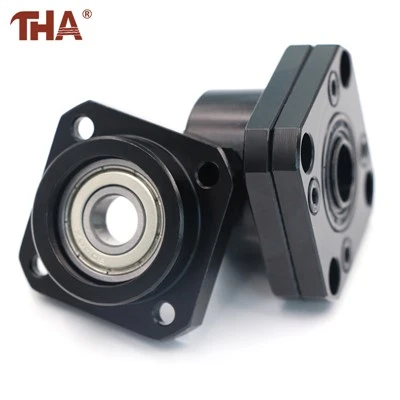

Stała podpora śruby kulowej z kołnierzem FK

Szczegóły produktu

Obudowa FK ma okrągły kołnierz przedni zamiast stopy montażowej. Montuje się go do przygotowanej płyty maszyny, korpusem przechodzącym w płytę lub przez nią, zgodnie z projektem urządzenia.



Wewnątrz oprawy zespół łożysk jest zaciśnięty pomiędzy występem obrobionego końca śruby a przeciwnakrętką. Po zmontowaniu stos ten określa osiowe położenie śruby. Wystający odcinek wału pozostaje dostępny do montażu sprzęgła silnika.



Seria pokazana na stronie obejmuje FK6, FK8, FK10, FK12, FK15, FK20, FK25 i FK30. Odniesienia te reprezentują różne gniazda łożysk i wymiary opraw. Nie stanowią one bezpośredniego wykazu średnic gwintów śrub kulowych.



Opis produktu

Przed przystąpieniem do obróbki końcówek śrub kulowych należy wybrać jednostkę FK. Rysunek wspornika określa średnicę czopa łożyska, położenie odsadzenia, gwint nakrętki zabezpieczającej i długość pozostałą dla sprzęgła. Późniejsza wymiana wspornika może wymagać ponownej obróbki końca wału.



Wokół wybranej jednostki należy również przygotować płytę maszynową. Sprawdź średnicę zewnętrzną kołnierza, sekcję ustalającą, rozstaw śrub i wymagany luz tylny. Po stronie silnika musi pozostać wystarczająca ilość miejsca, aby podczas montażu można było dosięgnąć nakrętki zabezpieczającej i śrub sprzęgła.



Występ śruby musi prawidłowo przylegać do stosu łożyska. Zbyt krótki występ, nieprawidłowo ustawiony lub zasłonięty przez promień obróbki może uniemożliwić prawidłowe mocowanie, nawet jeśli średnica czopa wydaje się prawidłowa.



Po zamocowaniu zespołu FK do płyty maszyny należy ustawić nakrętkę kulową i stół ruchomy bez przepychania śruby na boki. Obracaj śrubę w kilku pozycjach stołu, aby określić opór wyrównania. Po zakończeniu kontroli mechanicznej sprzęgło silnika można zabezpieczyć.



Jeśli na dalszym końcu maszyny zastosowano podporę FF, jej lokalizację należy ustalić na podstawie wyosiowanej śruby, a nie wyciągać wał na miejsce.



Informacje o produkcie

Interfejs do sprawdzenia	Zamówienie lub wymagania dotyczące rysunku
Rodzina produktów	Zespół łożyska końcowego-FK
Układ mieszkaniowy	Montaż z okrągłym kołnierzem
Opublikowane rozmiary	FK6 FK8 FK10 FK12 FK15 FK20 FK25 FK30
Dane maszyny-Dane boczne	Średnica kołnierza, średnica ustalająca, położenie śrub i grubość płyty
Dokręć-dane poboczne	Gwint nakrętki zabezpieczającej czopa łożyska i przedłużenie sprzęgła
Rola łożyska	Ustala napędzane-końcowe położenie promieniowe i osiowe
Część utrzymująca	Wkręć-nakrętkę zabezpieczającą wał
Silnik-Przestrzeń z boku	Luz dla złącza nakrętki zabezpieczającej i narzędzi montażowych
Opcjonalna jednostka-odległa	Obsługa serii FF
Ostateczna weryfikacja	Obrót wału w całym skoku maszyny



Często zadawane pytania

Czy jednostka FK jest zainstalowana po stronie silnika?

Tak. Zwykle stosuje się je po stronie napędu, przy czym sprzęgło jest umieszczone pomiędzy wałem śruby kulowej a silnikiem.

Czy FK12 automatycznie pasuje do każdej śruby kulowej 12 mm?

Nie. Podpora musi odpowiadać średnicy i długości obrobionego czopa łożyska. Sama nominalna średnica ślimaka jest niewystarczająca.

Jaka jest różnica między FK i FF?

FK to stała-jednostka boczna, która kontroluje położenie osiowe śruby. FF to podpora-przeciwległego końca, która zapewnia przede wszystkim prowadzenie promieniowe, a jednocześnie umożliwia wybranemu układowi podpór dostosowanie się do zachowania wału.

Czy silnik należy podłączyć przed ustawieniem?

Najpierw należy ustawić obudowę wsporczą i nakrętkę kulową na pełnym skoku. Zbyt wczesne podłączenie silnika może ukryć opór lub spowodować obciążenie boczne na sprzęgle.

Czy końcówkę śruby można obrobić pod wybraną podporę?

Budujemy według rysunków klientów w ramach OEM/ODM i przyjmujemy zamówienia już od pojedynczej sztuki w standardowych rozmiarach.



O nas

Lishui Guangyuan Industry & Trade Co Ltd dostarcza zespoły wsporników śrub kulowych i przygotowuje dopasowaną-obróbkę końcówek śrub do zespołów maszyn. Wybór można sprawdzić na podstawie rysunku pomocniczego i wymiarów końcowych-końcowego wału klienta.
