SCE16UU Zamknięty blok łożyska liniowego

Szczegóły produktu

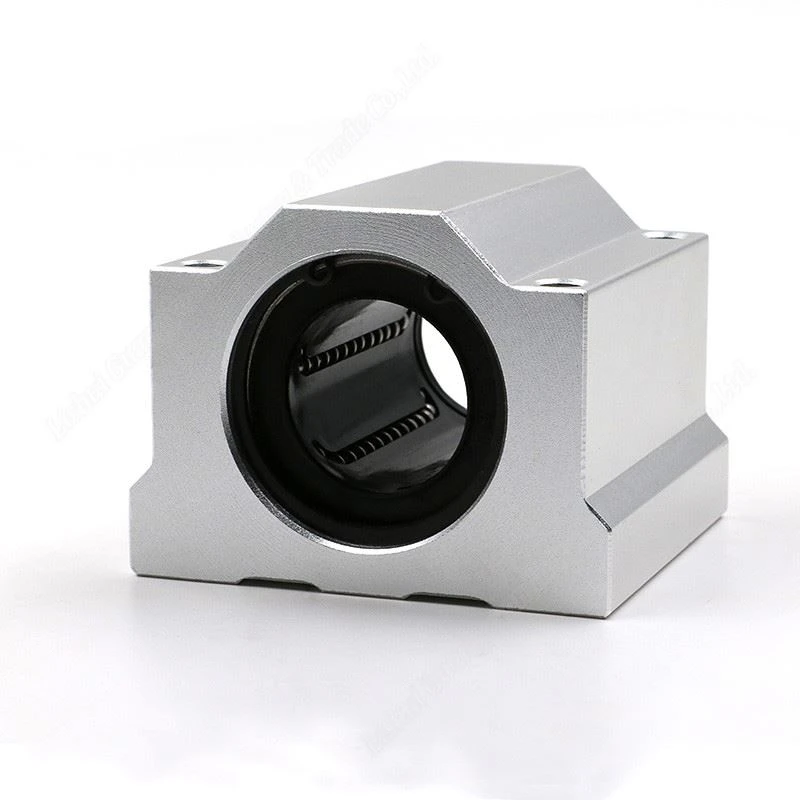

Obudowa SCE16UU otacza zamknięte łożysko liniowe i utrzymuje je jako jeden zespół montażowy. Cztery otwory w górnej powierzchni umożliwiają przymocowanie stołu, talerza lub urządzenia bezpośrednio do bloku. Łożysko znajdujące się wewnątrz zapewnia obieg kulek wokół wału, zmniejszając opór ślizgowy podczas-ruchu po linii prostej.



Jest to zamknięty blok przeznaczony do stosowania na okrągłym wale, który może całkowicie przejść przez łożysko. Różni się od wcześniej przetworzonego SCE16VUU, którego konfiguracja obudowy nie jest taka sama. Nie jest to również kompletny system szynowy: wał, wsporniki wału i aluminiowa szyna nośna są oddzielnymi elementami, chyba że zostało to wyraźnie uwzględnione w zamówieniu.



Opis produktu

Typowa instalacja wykorzystuje dwa równoległe wały z jednym lub większą liczbą bloków łożyskowych na każdym wale. Wyrównanie pomiędzy wałami jest ważne, ponieważ SCE16UU nie kompensuje dużego błędu montażowego. Jeśli wały nie są równoległe, bloki mogą się zacisnąć na części skoku lub spowodować nierównomierne obciążenie obwodów kulek.



Używaj bloku z wałem o właściwej średnicy i odpowiednim stanie powierzchni. Przed ostatecznym dokręceniem przesuń wózek przez pełny skok i sprawdź, czy opór pozostaje stały. Smarowanie należy utrzymywać w zależności od prędkości roboczej, obciążenia, częstotliwości jazdy i ilości występujących zanieczyszczeń.



Oznaczenie UU oznacza uszczelnienia na obu końcach łożyska. Uszczelki te pomagają ograniczyć wnikanie kurzu, ale nie czynią bloku wodoszczelnym ani odpornym na zanieczyszczenia ścierne bez dodatkowej ochrony.

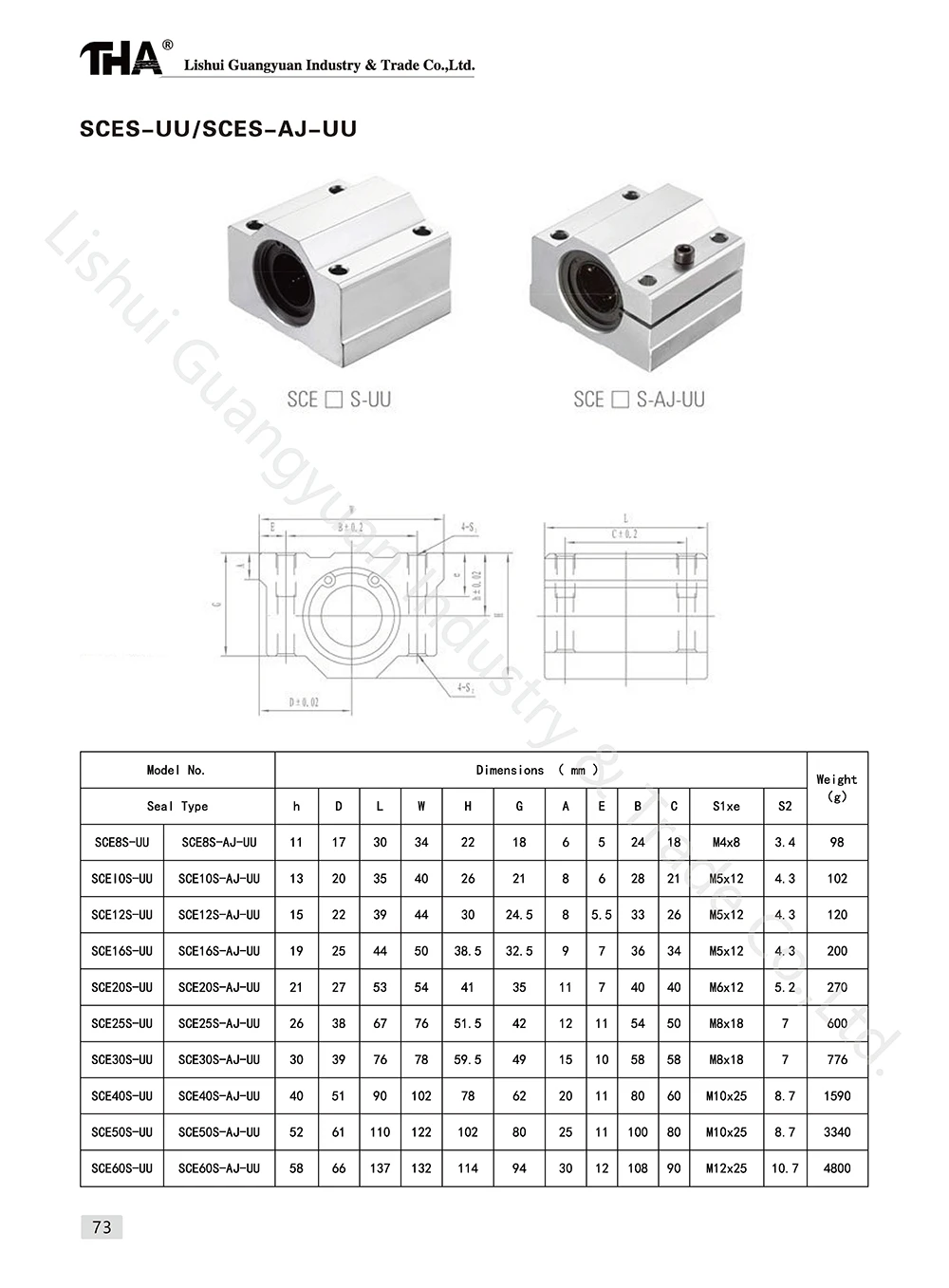

Informacje o produkcie

Przedmiot	Informacja
Model produktu	SCE16UU
Typ produktu	Zamknięty liniowy blok łożyska kulkowego
Nominalna średnica wału	16 mm
Formularz mieszkaniowy	Prostokątny blok aluminiowy
Ruch łożyska	Recyrkulacyjny liniowy ruch kulki
Konfiguracja uszczelnienia	Uszczelnione na obu końcach
Wymagania dotyczące wału	Okrągły wał liniowy o dopasowanej średnicy
Metoda montażu	Cztery górne otwory montażowe
Odpowiedni ruch	Prosty przesuw liniowy
Powiązane opublikowane modele	SCE08UU SCE10UU SCE12UU SCE16UU SCE20UU SCE25UU SCE30UU SCE40UU SCE50UU SCE60UU
Elementy nieuwzględniane automatycznie	Wsporniki wału wału i szyna nośna
Główna kontrola instalacji	Wyrównanie i smarowanie równoległości średnicy wału
Użyj ograniczenia	Nie jest przeznaczony do kompensowania dużych niewspółosiowości wału



Często zadawane pytania

1. Czy SCE16UU zawiera wał i szynę nośną?
Nie. Ta strona dotyczy bloku łożyskowego. Wały, podpory końcowe i podparte-elementy szyn należy określić osobno, chyba że wycena stanowi inaczej.

2. Jaki rozmiar wału pasuje do SCE16UU?
Oznaczenie SCE16UU odpowiada nominalnemu wałkowi okrągłemu o średnicy 16 mm.

3. Co wskazuje UU?
UU oznacza uszczelki na obu końcach wewnętrznego łożyska liniowego.

4. Czy SCE16UU to to samo co SCE16VUU?
Nie. Używają różnych konfiguracji obudów. Ich wymiarów i sposobów montażu nie należy traktować jako wymiennych.

5. Czy ten blok łożyskowy może pracować na niepodpartym wale?
Może pracować na pasującym okrągłym wale, ale wymagany układ podpór wału zależy od rozpiętości, obciążenia i dopuszczalnego ugięcia. Większe rozpiętości lub większe obciążenia mogą wymagać ciągłego podparcia wału.

6. Co należy sprawdzić przed złożeniem zamówienia?
Potwierdź kompletny model, średnicę wału, wymaganą liczbę,-rozmieszczenie otworów montażowych oraz to, czy potrzebne są również wały lub wsporniki.

7. Czy dostępne są komponenty niestandardowe?
Budujemy według rysunków klientów w ramach OEM/ODM i przyjmujemy zamówienia już od pojedynczej sztuki w standardowych rozmiarach.



O nas

Lishui Guangyuan Industry & Trade Co., Ltd. dostarcza łożyska liniowe, wały okrągłe, wsporniki wałów i inne komponenty-liniowe. Przed produkcją można sprawdzić kompletne rysunki montażowe, aby potwierdzić blok łożyskowy, średnicę wału i układ montażowy.
