Popychacz krzywki typu KR19

Szczegóły produktu

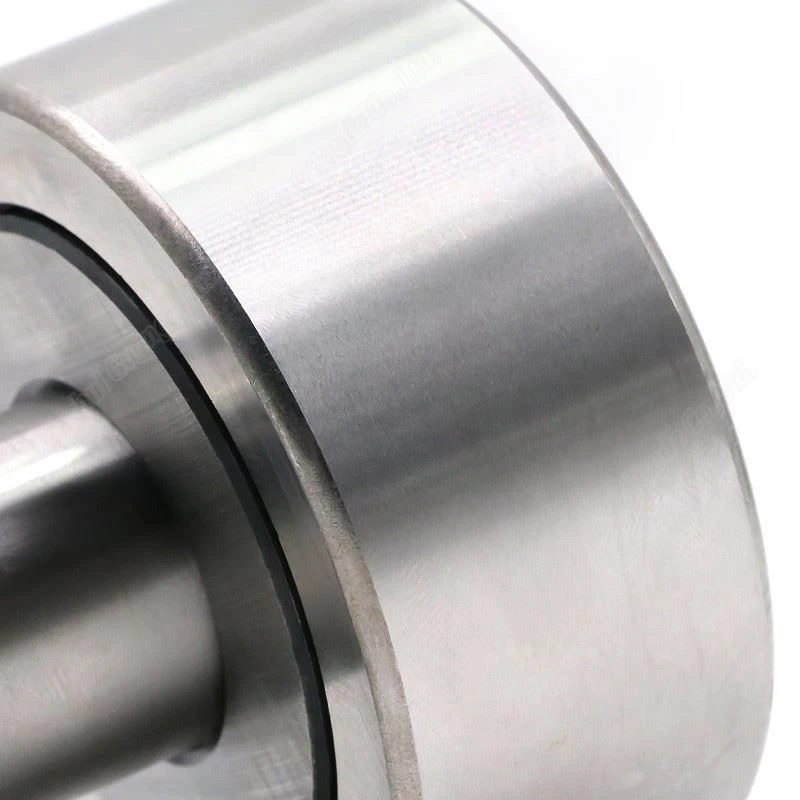

KR19 ma gruby pierścień zewnętrzny zaprojektowany tak, aby toczyć się bezpośrednio po gąsienicy. Jego powierzchnia robocza może być cylindryczna lub koronkowa, w zależności od wzoru styku wymaganego przez zastosowanie. Powierzchnia z koroną jest bardziej tolerancyjna na drobne błędy kątowe, podczas gdy powierzchnia cylindryczna zapewnia szerszy obszar styku, gdy kontrolowane jest wyrównanie.



Łożysko jest montowane poprzez sworzeń z gwintem zewnętrznym i zabezpieczone z przeciwnej strony. Dla rozmiaru KR19 średnica kołka wynosi 8 mm, a gwint to M8 × 1,25. Szerokość rolki wynosi 11 mm.



Na stronie wymieniono również KRV19 obok KR19, ponieważ obie wersje mają takie same główne wymiary montażowe. Nie są to automatycznie takie same konstrukcje wewnętrzne: oznaczenia KR i KRV powinny pozostać oddzielne przy potwierdzaniu wymaganego rozmieszczenia rolek.



Opis produktu

KR19 jest przeznaczony do przenoszenia obciążenia promieniowego podczas jazdy po profilu krzywki lub prostym torze. Gruby pierścień zewnętrzny lepiej nadaje się do bezpośredniego kontaktu tocznego niż cienki pierścień zewnętrzny zwykłego łożyska promieniowego.



Zgodnie z dostarczonym katalogiem rozmiar KR19 ma podstawową nośność dynamiczną 300 kgf i podstawową nośność statyczną 210 kgf. Jego podana prędkość maksymalna wynosi 20 000 obr./min, a waga katalogowa to 28 g.



Rzeczywista wydajność zależy od twardości toru, wykończenia powierzchni, podparcia kołków i kierunku obciążenia. Powierzchnia montażowa powinna mocno wspierać kołnierz kołka. Przyłożenie obciążenia do luźno podpartego lub pochylonego kołka może zwiększyć naprężenia krawędziowe na rolce i gwincie montażowym.



Informacje o produkcie

Specyfikacja	Dane KR19
Zewnętrzna średnica rolki D	19 mm
Szerokość rolki C	11 mm
Średnica szpilki D1	8 mm
Gwint szpilki G	M8 × 1.25
Długość przekroju kołka G1	10 mm
Szerokość łożyska B max	12,2 mm
Długość całkowita B1 max	32,2 mm
Długość szpilki B2	20 mm
Wymiar krawędzi C1	0,6 mm
Minimalny promień narożnika rs	0,3 mm
Podstawowa nośność dynamiczna Ca	300 kgf
Podstawowe obciążenie statyczne Coa	210 kgf
Katalogowe ograniczenie prędkości	20000 obr./min
Waga katalogowa	28 g
Oznaczenie referencyjne IKO	CF8



Często zadawane pytania

Czy KR19 i KRV19 to to samo łożysko?

Nie. Ich główne wymiary montażowe są wymienione razem, ale oznaczenia KR i KRV odnoszą się do różnych układów wewnętrznych rolek. Wymagany przyrostek należy potwierdzić przed złożeniem zamówienia.

Czy powierzchnię wałka można koronować?

W katalogu wskazano, że powierzchnia zewnętrzna może mieć zwieńczenie cylindryczne lub kuliste, w zależności od projektu.

Jaki gwint zastosowano w kołku KR19?

Wymieniony gwint kołka to M8 × 1,25.

Czy to łożysko może przenosić obciążenie osiowe?

KR19 jest przeznaczony przede wszystkim do promieniowego obciążenia toru. Maszyna nie powinna polegać na niej jako na dedykowanym łożysku oporowym.

Czy można produkować wersje specjalne?

Budujemy według rysunków klientów w ramach OEM/ODM i przyjmujemy zamówienia już od pojedynczej sztuki w standardowych rozmiarach.



O nas

Lishui Guangyuan Industry & Trade Co Ltd dostarcza popychacze, rolki gąsienic i komponenty-liniowego ruchu do maszyn i systemów automatyki. Przed potwierdzeniem zamówienia wybór modelu można sprawdzić pod kątem profilu prowadnicy, gwintu montażowego i wymaganego obciążenia.
