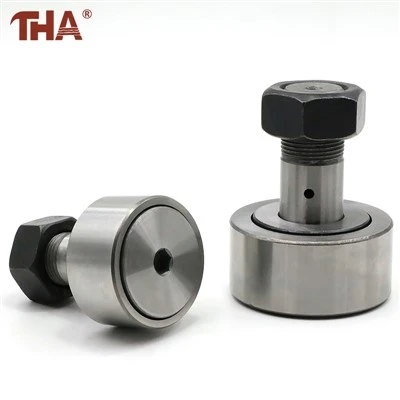

KR30 Popychacz krzywkowy z gniazdem sześciokątnym

Szczegóły produktu

Trzpień gwintowany służy jako oś łożyska i element mocujący. Podczas montażu gładka część gniazda o grubości 12 mm wchodzi w płytę maszyny, a kołnierz kołka opiera się o przygotowaną powierzchnię montażową.



Na końcu rolki znajduje się sześciokątne wgłębienie. Klucz imbusowy może utrzymać śrubę w odpowiednim położeniu, podczas gdy do nakrętki przykładany jest moment obrotowy z przeciwnej strony. Pierścienia zewnętrznego nie należy chwytać ani używać jako powierzchni dociskowej.



W obszarze siedziska kołka widoczny jest poprzeczny otwór. Należy on do układu smarowania łożyska, dlatego przed wierceniem płyty montażowej lub zaprojektowaniem otaczającej ją pokrywy należy sprawdzić planowaną drogę dosmarowania.



Opis produktu

KR30 wykorzystuje klatkę do oddzielania rolek igiełkowych wewnątrz łożyska. To odróżnia ją od-pełnej konstrukcji KRV, która wypełnia większą przestrzeń wewnętrzną rolkami, ale nie ma klatki.



Płyta maszyny musi podpierać gładką sekcję kołka, a nie tylko część gwintowaną. Powierzchnia montażowa powinna być wystarczająco płaska, aby ramię kołka mogło zostać całkowicie osadzone. Szczelina pod występem lub zbyt duży otwór montażowy zwiększa ugięcie sworznia, gdy pierścień zewnętrzny jest obciążony.



Pierścień zewnętrzny o średnicy 30 mm biegnie bezpośrednio na krzywce lub gąsienicy. Przeznaczony jest głównie do kontaktu promieniowego. Ciągła siła boczna działająca na powierzchnie ustalające wskazuje, że kołek i gąsienica nie są prawidłowo wyrównane.



KR30 i KR30PP należy zamawiać według pełnych oznaczeń. Sufiks PP identyfikuje wersję zapieczętowaną; nie należy go dodawać ani usuwać tylko dlatego, że dwa łożyska mają tę samą średnicę zewnętrzną.



Często zadawane pytania

Jaki jest cel gniazda sześciokątnego?

Blokuje kołek przed obrotem podczas dokręcania lub usuwania nakrętki mocującej.

Czy pierścień zewnętrzny można zacisnąć szczypcami podczas montażu?

Nie. Zaciśnięcie powierzchni tocznej może ją pozostawić i wpłynąć na kontakt z gąsienicą. Użyj sześciokątnego gniazda kołka i odpowiedniego narzędzia do nakrętek.

Dlaczego występ sworznia musi dotykać powierzchni montażowej?

Pełny kontakt barkowy skraca długość niepodpartego kołka i pomaga zapobiegać nadmiernemu zginaniu kołka.

Czy KR30 ma taką samą konstrukcję wewnętrzną jak KRV30?

Nie. KR wykorzystuje układ igiełkowy-z koszykiem, podczas gdy KRV to wersja z pełnym-uzupełnieniem, bez klatki.

Czy KR30 jest automatycznie dostarczany z uszczelkami?

Nie koniecznie. KR30 i KR30PP to różne oznaczenia. Przed złożeniem zamówienia potwierdź wymaganą wersję.

Czy standardowy popychacz można zamówić indywidualnie?

Przyjmujemy zamówienia już od jednej sztuki w standardowych rozmiarach. Prosimy o kontakt w celu ustalenia czasu realizacji zamówienia w zależności od ilości zamówienia.



O nas

Lishui Guangyuan Industry & Trade Co Ltd dostarcza popychacze i rolki gąsienic do przebudowy maszyn i nowych zespołów. Dobór można sprawdzić na podstawie pełnego oznaczenia łożyska i rysunku montażowego.
