Końcówki drążków łączących SI TK żeńskie

Szczegóły produktu

Na tej stronie przedstawiono dziewiętnaście oznaczeń SI T/K. Gama zaczyna się od SI5T/K i rozciąga się do SI35T/K, z oddzielnymi wersjami „-1” dla wybranych rozmiarów.



Złącze składa się z gwintowanej obudowy i kulistego pierścienia wewnętrznego. Przez pierścień przechodzi trzpień montażowy, a zakrzywiona powierzchnia nośna pozwala na nachylenie oka względem obudowy. Ta swoboda ruchu jest przydatna w mechanizmach, w których tolerancja montażu, ugięcie lub zmiana geometrii powoduje, że dwa punkty połączenia nie są wyrównane.

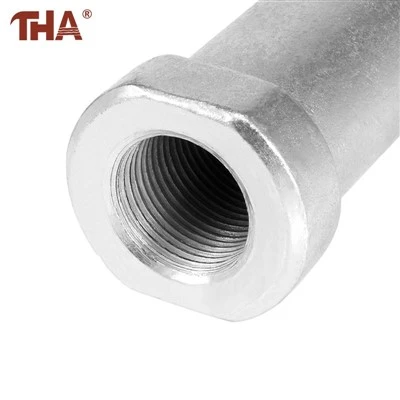

W obudowie zastosowano gwint wewnętrzny. Jest to główna praktyczna różnica w porównaniu z końcówką drążka SA, która ma trzpień z gwintem zewnętrznym.



Opis produktu

Końcówkę drążka SI można zamontować na gwintowanym końcu drążka sterującego lub wału siłownika. Obracanie obudowy zmienia efektywną długość połączenia; po osiągnięciu wymaganej pozycji połączenie należy zablokować zgodnie z konstrukcją maszyny.



Oko sferyczne potrzebuje wystarczającej przestrzeni wokół, aby zakończyć swój ruch roboczy. Jeżeli łączona część dotknie obudowy zanim mechanizm osiągnie koniec skoku, powstały kontakt krawędziowy może zakłócać ruch i zwiększać lokalne naprężenia.



Te końcówki drążków są przystosowane do powolnych, powtarzających się zmian kąta, w tym tych występujących w połączeniach cylindrów, ogniwach regulacyjnych i mechanizmach automatycznych. Nie należy ich dobierać do ciągłego obrotu wału. Sama średnica otworu jest również niewystarczająca do wymiany.-Gwint, wymiary obudowy i cały przyrostek muszą się zgadzać.



Na stronie publikuje się oznaczenia T, K oraz wybrane „-1” bez definiowania ich różnic wymiarowych. Z tego powodu przy wyborze lub wymianie modelu należy kierować się odpowiednim rysunkiem.



Informacje o produkcie

Identyfikacja	Specyfikacja
Szereg	SI
Opublikowane warianty	TK i wybrane wersje -1
Połączenie z połączeniem	Gwint wewnętrzny żeński
Forma łożyska	Sferyczne oczko przesuwne
Zamierzony ruch	Powtarzające się obracanie i ograniczone przemieszczenie kątowe
Normalna orientacja obciążenia	Głównie promieniowe
Wymienione metale budowlane	Stal węglowa i stal łożyskowa
Wymienione wykończenia powierzchni	Biały cynk i twardy chrom
Regularne oznaczenia	SI5T/K SI6T/K SI8T/K SI10T/K SI12T/K SI14T/K SI16T/K SI18T/K SI20T/K SI22T/K SI25T/K SI28T/K SI30T/K SI35T/K
Dodatkowe oznaczenia	SI10T/K-1 SI12T/K-1 SI14T/K-1 SI16T/K-1 SI30T/K-1
Zasada zastępstwa	Dopasuj pełne oznaczenie i rysunek wymiarowy
Szczegóły wymagane do wyboru	Otwór z gwintem wewnętrznym, kierunek gwintu obudowy, obciążenie i kąt ruchu
Użyj ograniczenia	Nie jest przeznaczony do nieprzerwanego,-szybkiego obrotu





Często zadawane pytania

1. Czy seria SI ma gwint męski czy żeński?
Produkty SI T/K wymienione na tej stronie posiadają wewnętrzny gwint żeński.

2. Czym różni się SI od SA?
SI łączy się z prętem z gwintem zewnętrznym poprzez gwint wewnętrzny. SA ma trzpień z gwintem zewnętrznym{{1} i łączy się z elementem z gwintem wewnętrznym-.

3. Czy ucho łożyska obraca się w sposób ciągły?
Jest przeznaczony głównie do obracania, przechylania i oscylowania przy niskiej prędkości. Nie należy go określać jako łożyska obracającego się w sposób ciągły.

4. Czy modele z przyrostkiem „-1” są wymienne z modelami standardowymi?
Zamienność nie może zostać potwierdzona na stronie źródłowej. Przed wymianą porównać rysunki, wymiary gwintów i wymiary obudowy.

5. Co oznaczają przyrostki T i K?
Na stronie oryginalnej podano obydwa oznaczenia bez definiowania różnic konstrukcyjnych. Do dokładnego wyboru wymagany jest kompletny rysunek modelu.

6. Jakie informacje są wymagane do wyceny?
Podaj kompletny model SI T/K, otwór, specyfikację-gwintu wewnętrznego, kierunek gwintu, ilość i wymagania operacyjne.

7. Czy dostępne są zamówienia-na podstawie rysunków?
Budujemy według rysunków klientów w ramach OEM/ODM i przyjmujemy zamówienia już od pojedynczej sztuki w standardowych rozmiarach.
